一:产品资料 德国仪力信ERICHSEN426划痕仪用于腐蚀试验上样本划出标准划痕,碳化钨笔头直径0.5mm。426划痕仪又叫划痕笔 二:德国仪力信ERICHSEN426划痕仪工作原理: 用于在保护涂层表面产生特别的划痕,在腐蚀试验开始时及以规则的时间间隔用测试针在测试样板上划痕。这些划痕是水平的一根在另一根上方,*根在样板短边一侧的底部,通过这种方法,可很容易的研究锈蚀的进程。 φ0.5mm(φ0.020")的球形钨制划痕针坚固的安装在氧化硬铝制的笔形把手上,特别舒适设计保证在划痕操作中使用稳定? 球形测试点曾经以下耐久性测试: 一块在车床上的直径为φ1 00mm(φ4“)圆钢表面被划痕针以20cm/s (8")的速度和50 N ( 11 Lbs)的压力划痕,在运转了18000cm (600ft)后,球形测试点不出现损伤。这代表它可划2000条90 mm (31/2")长的划痕而不受损伤。

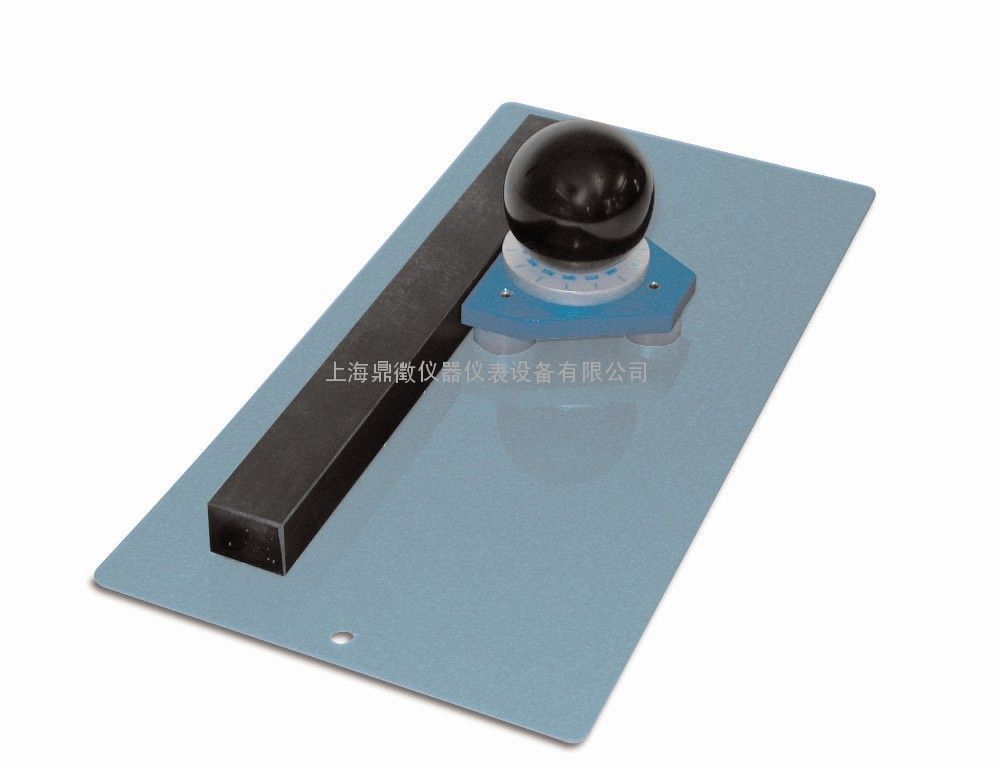

Erichsen427型划痕仪由底座(包括划痕工具,碳化钨制,直径0.5mm,点半径0.25mm)。一个刻度表盘(***大划痕深度约500 mm,递增值25mm)和一把尺子组成。另配必须的校准工具用于调节划痕深度。
划痕仪的紧凑结构及实用的尺子确保仪器即使在工作繁重的情况下,也能无疲劳操作。 操作: 首先必须测量基材上涂层的厚度。可使用下列ERICHSEN仪器测量:P.I.G. 455,TNO Paint Borer 518S。 然后在表盘上调节相应厚度。在划痕区域,划痕深度必须超过***大涂层厚度至少25 mm。 尺的柔软的一侧放在样板上,划痕仪靠着尺。划痕的***大长度约为200 mm,划痕距样板边缘至少55 mm (与划痕垂直方向) 和25 mm(与划痕相同方向)
德国ERICHSEN427漆膜划痕仪基本配置: -用于调节深度的校准装置 -尺子 -携带箱 -操作说明书 可使用ERICHSEN #519/#606/#608。根据不同标准,划出不同样式的痕迹。下列图表展示了***常用的腐蚀试验标准及其相关的划痕标记。
标准 | DIN 53 167 VDA 621-414 VDA 621-415 | DIN 53 167 VDA 621-415 | ECCA T8 | DIN ISO 4623 | ECCA T8 | 划痕样式 | | | | | |
Erichsen428划痕仪采用碳化钨刀头进行划痕试验,用于腐蚀测试样品上标准划痕。

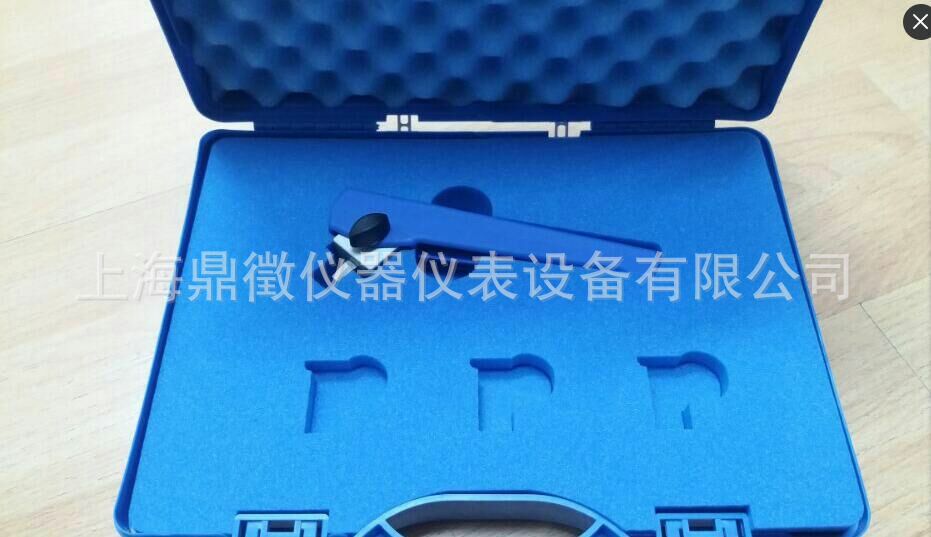

订货信息: 0539.01.32 van Laar测试头,直径 0.5 mm 0564.01.32 十字划格刀头 0218.02.32 Clemen测试头 0258.01.31 Scratching Tool acc. to Clemen, HANDCUTTER 428 Handle with adapter block for scratch tool fixing, incl. scratch tool acc. to Clemen Erichsen463划痕仪 463型划痕仪由一个碳化物割刀组成,通过一个固定支架和把手导向。标准型中,切割刀为宽1mm的长方形。使用锁紧螺丝,提高或降低切割刀可水平调节。 亦可按客户要求提供0.5mm的碳化物割刀。
Erichsen463测试原理: 此划痕仪用于在要进行腐蚀试验的涂层覆盖样板上产生特定的损伤。腐蚀试验可使用符合DIN 50 021标准的盐雾测试,Erichsen #606型和 #608, #616型便可作出此测试。 该方法提供了一个涂层下方腐蚀的影响和其对附着力影响的评估标准,涂层下横向损坏长度可作为一个防腐保护指标。 Erichsen463订货信息: 订货号 产品名称 0100.01.31 463型 划痕仪,带1个1mm 的碳化物割刀 根据要求 0.5mm 的碳化物割刀 |
