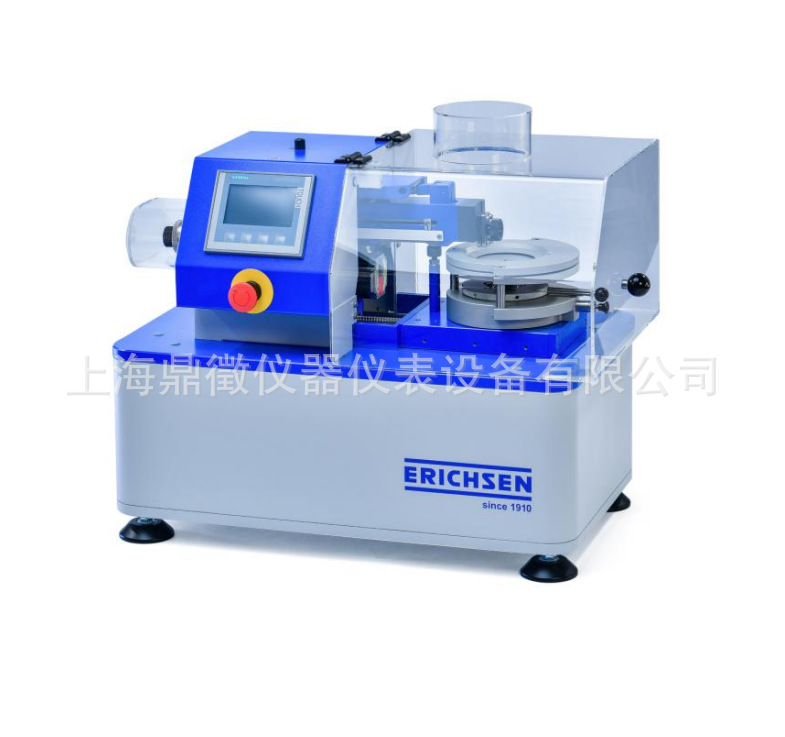

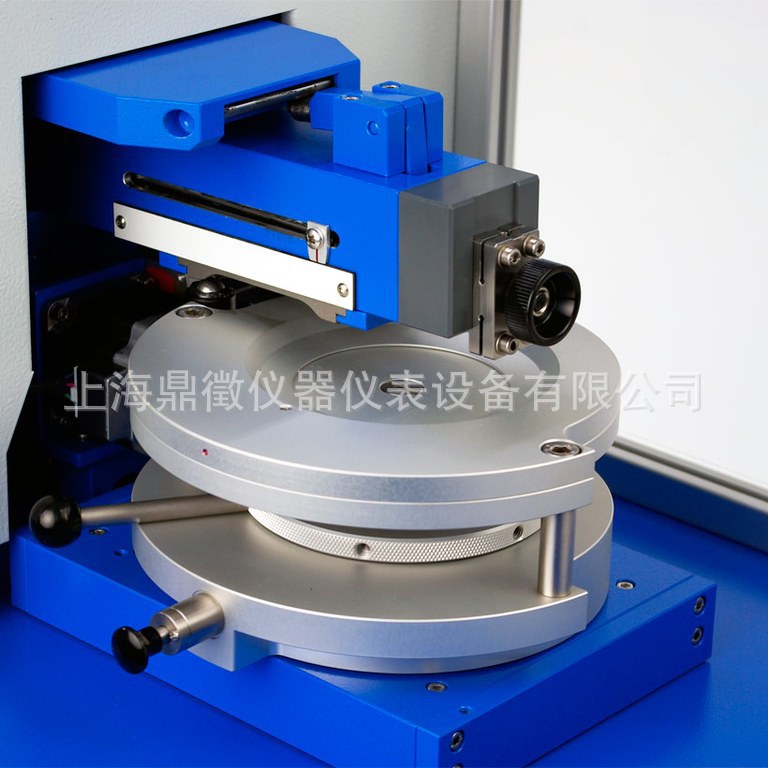

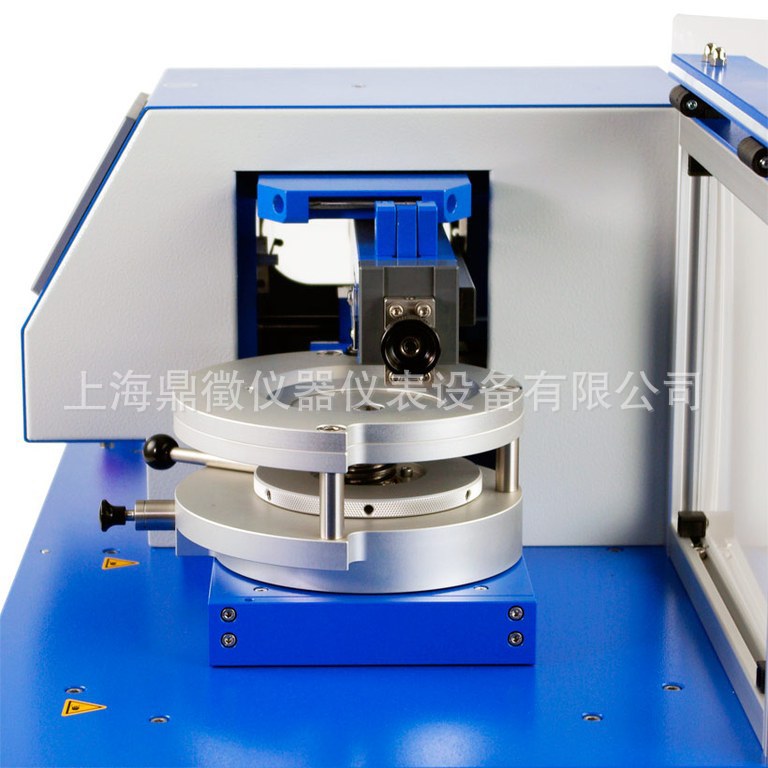

目的和应用 Erichsen430P-I-Smart划格试验机一种用来在油漆和塑料表面进行多种不同抗划伤和抗刻伤试验的通用仪器。对不同厚度的试验片,可用单刻刀、多列刻刀进行平行刻划及十字刻划(将样本转90° )。 划格试验机仪430 P Smart专门用于附着力测试 使用交叉切割法(根据所有主要要求的标准)和塑料试验符合opel(划痕阻力和刮擦效果)。对于这些以及为了进一步的测试,在基本仪器及各种测试仪器工具可用。 使用划格试验机仪430P Smart,可进行系列测试轻松得多。测试结果如下可复制且定义明确。 设计与功能 划格试验机仪430P Smart是一种提供可靠的,明确的切割,即使在恶劣的测试条件。默认情况下,机器配备带保护罩。设备通过触摸面板(自动菜单导航)。 测试程序自动执行,所有可使用键盘设置参数(切割速度、切割行程、横切模式)。 每个运动顺序(试板运输、切割定位和任何所需的压力调整) 由单独的步进电机驱动。 在试验过程中,试样呈线性输送在测试端下以恒定的速度已设置为所需的压力负载(大 40N)。变速箱导轨确保测试按照规定将端降低到试验板上。这个供应范围包括两个控制板不同的横切图案互换。 带430 P型智能平行交叉线切割有刻度的试验力是可能的。之后执行个十字线切割仪器 可停止,试验力(高达50 N)可在开始下一个测试之前,单独进行调整试验跟踪。理论上,可多80个测试划痕。可以施加0.5 mm的不同试验力在预选的交叉线切割内方案。 划格试验机430P Smart,可分四种类型获得 版本-手动或电动驱动调节和手动或电动试验面板转动。
十字刻划试验 430 PSmart 型可按一般标准进行划试验,(见表中汇总)不用额外程序。可选择下列十字刻划法(划刀数量×刀距mm)。2×5,6×1,6×2,6×3,8×1,8×2,11×1,11×2。 刻划连续自动用硬金属刀尖以40 mm/s刻划速度进行十字刻划。将试验片转90°,重复刻划完成十字刻划。在试划中可找出划破涂层到基材的载荷要求。在430P-II型机中(电机驱动压力调节),这一要求很容易从一自动试划中实现。 对一些标准进行刻划分析时要用粘合胶带进行剥离。粘合胶带也会以附件供应给客户予满足EN ISO 2409(胶带宽25 mm,粘合力10±1N)要求。供货范围包括一个2.5倍放大镜用以评定刻划。大部分标准中外观质量可用标准的刻度(刻划规)进行视觉比较。 尽管使用刻划方法的附着力试验可进行互相比较,但不适合与另外的试验方法的结果作对比(如:垂直拨离试验EN 24 624)。因为它们是不同的过程。 · 标准文件 | Layer thickness | 数量 x 间距 | DIN EN ISO 2409 JIS K 5600-5-6 | up to 60 µm over 60 µm to 120 µm over 120 µm to 250 µm | 6 x 1 (for soft substrates) 6 x 2 (for hard substrates) 6 x 2 6 x 3 | ASTM D 3359 | up to 50 µm over 50 µm to 125 µm | 11 x 1 6 x 2 | SNV 37111 | up to 60 µm over 60 µm | 8 x 1 8 x 2 | VDA 621-411 | up to 60 µm over 60 µm to 120 µm over 120 µm | 6 x 1 6 x 2 6 x 3 | ECCA T6 | up to 50 µm over 50 µm | 6 x 1 2 x 5 |
技术数据 | | 尺寸(宽×高×深): | 700 x 600 x 400 mm | 净重: | 约50 kg | 试验片规格: | ≥80×50 mm | | ≤165 mm宽、长度任意 | 样本厚度: | 0.5 ~ 20 mm | 标准载荷范围: | 2 ~ 50 N (2N进位) | 特殊负载范围2) | 1 - 15 N (1N 进位) | 刻划路径: | 25或45 mm | 刻划速度: | 1 m/min或 40 mm/s |

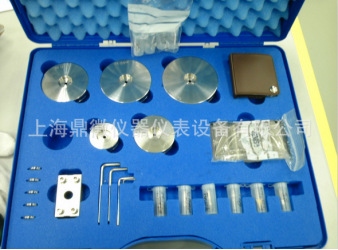

订货资料 | 订单号 | 产品说明 | 0324.01.31 | 430P-I-Smart型划格试验仪 电机驱动试验台和刻划位置, 手动调节载荷、 手动转动试验片。 载荷≤50 N | | | | | | | 0324.02.31 | 430P-II-Smart型划格试验仪 与03240131相同, 电机自动调节载荷。 手动转动试验片。 | | | | | | | 0324.03.31 | 430P-III-Smart型划格试验仪 与03240131相同, 手动调节载荷、 自动转动试验片。 | 0324.04.31 | 430P-IVSmart型划格试验仪 与03240131相同, 自动调节载荷、 自动转动试验片。 | 供货包括 ◆ 电源连接线 ◆ 操作说明书 ◆ 运输箱、带: - 3个六角匙 (1.5/2.5/3) - 25 mm刻划长连接件 - 2.5倍放大镜 |
随着汽车行业突飞猛进的发展,汽车塑料抗划伤试验也日趋严格,几大汽车厂家都采用的德国仪力信Erichsen公司的#430P十字划格试验仪,执行标准大致相同: 标准号 | 载荷 | 测试速度 | 划格方法 | 所用刀头 | 判定方法 | 预处理 | PV3952 | 5N /10N | 1000mm/Min | 20x2 | 1mm | 色差 | 标准气压存放48小时 | PV3974 | 3N | 1000mm/Min | 0.5x80 | 16mm圆盘 | 光泽 | 标准气压存放48小时 | GMW14688 方法A | 5N/10N | 1000mm/Min | 20x2 | 1mm | 色差 | 初次样品批准7天 常规样品72小时 | GMW14688 方法B | 7N /10N | 1000mm/Min | 0.5x80 | 16mm圆盘 | 光泽 | 初次样品批准7天 常规样品72小时 | LP-463DD-463-18-02 方法A | 10N | 1000mm/Min | 20x2 | 1mm | 色差 | 23°存放24小时 | LP-463DD-463-18-02 方法B | 10N | 1000mm/Min | 1.5x20 | 7mm | 光泽 | 23°存放24小时 | MS210-05 | 5N | 1000mm/Min | 20x2 | 1mm | 色差 | 常温存放48小时 |
|
|
| 20x2划格法 | 0.5x80划格法 | 1.5x20划格法 |
订货号 | 配件描述 | 示例图 | 0539.03.32 | Test tip technically equivalent to ISO 1518-1 (Ø 1 mm) ISO 1518标准1.0mm 测试头 | | 0539.02.32 | Test tip acc. to Bosch (Ø 0.75 mm) Bosch标准0.75mm测试头 | | 0564.01.32 | Test tip for cross hatch cutting (30°) 划格刀头 加硬镀层(30°) | | 0539.01.32 | Test tip acc. to van Laar (Ø 0.5 mm) van Laar 标准 0.5 mm测试头 | | 0218.02.32 | Test tip acc. to Clemen Clemen 标准测试头 | | 0539.05.32 | Testing device for writing effect acc. to Opel Opel测试套装(含1.5和2.5内六角扳手) | | 0430.03.32 | Test discs made of steel per 10 pcs Opel测试标准的备件-测试盘 10片 | | 0539.04.32 | Test tip acc. to BMW (Ø 3.0 mm) BMW标准3mm测试头 | | 0539.08.32 | Test disc according to DBL 9202 made of steel, hard-coated, laser-engraved with 12 marked and numbered test areas, with calibration certificate | |
|
