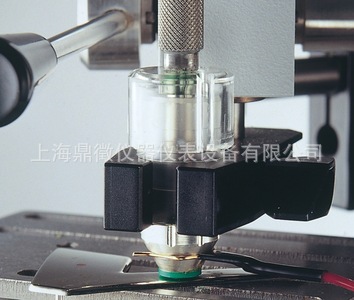

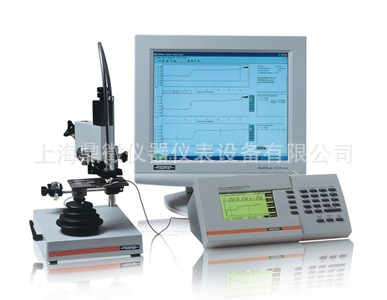

: 上海市闸北区恒通路360号20楼A18室 www.dingzhi18。。com 电解测厚仪简介 电解测厚仪又叫做库仑法测厚仪,应用于电镀层的测厚。电解测厚仪可以解决装饰铬层测厚、镍层测厚、铜层测厚、锌层测厚、锡层测厚、银层测厚、金层测厚、镉、硬铬、化学镍、多层镍等镀层测厚问题。电解测厚仪具有测试多层复合测量模式等特点,适用于汽车摩托车、航空航天、自行车、电器、日用五金、洁具卫浴、塑胶电镀、钕-铁-硼、标准件等行业及技术监督部门及科研机构。相关测厚仪:涂层测厚仪、镀层测厚仪、电解测厚仪。 电解测厚仪原理 电解测厚仪是利用法拉第原理设计,其过程类似于电镀,但电化学反应的方向相反,是电解除镀。库仑法测厚是对被测部分的金属镀层进行局部阳极溶解,通过阳极溶解镀层达到基体时的电位变化及所需时间来进行镀层厚度的测量。 电解测厚仪检定规程 测量镀种:装饰铬、镍层测厚、铜、锌、锡、银层测厚、金、镉、硬铬层测厚、化学镍、多层镍; 镀层底材:金属、非金属、钕铁硼等;镀层层数:单层及复合多层;zui小可测尺寸:φ2.4mm(B型测试胶圈)、φ1.7mm(S型测试胶圈); 数据处理:电脑显示器实时显示测试过程中厚度及电位变化曲线;测试结果可保存于电脑中,随时查阅;可打印测试报告; 测量范围:0~35μm(保证精度情况下,更厚镀层也可测量,误差会逐渐变大); 示值误差:≤±10[%];分辨率: 金、装饰铬0.01μm;其他镀种0.1μm。 电解测厚仪运用领域 汽车摩托车行业、航天航海行业、自行车行业、电器行业、日用五金行业、洁具卫浴行业、塑胶电镀行业、钕-铁-硼行业、标准件行业、技术监督部门及科研机构。 菲希尔电解测厚仪 - 用于库仑电量分析的涂层厚度测量仪器。 #COULOSCOPE® CMS
台式仪器,使用库伦法测量几乎所有金属镀层厚度,无论基材是金属或非金属,无论镀层结构是单镀层还是多镀层。 特点 - 库仑析法电解镀层,符合 DIN EN ISO 2177标准

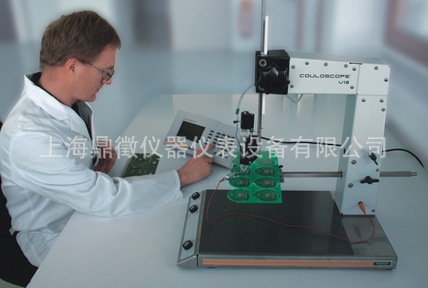

- V18测量台通过控制气泵具有自动充填和清空测量槽中电解液功能

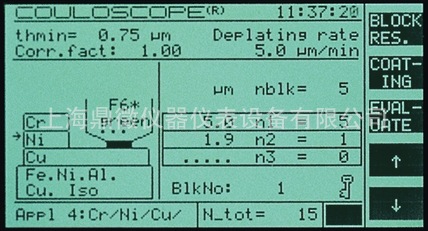

- 大幅液晶显示屏便于操作和显示测量结果
典型应用领域 - 该仪器几乎可以测量金属或非金属基材上的任何一种金属镀层。 甚至可以测量多层镀层.

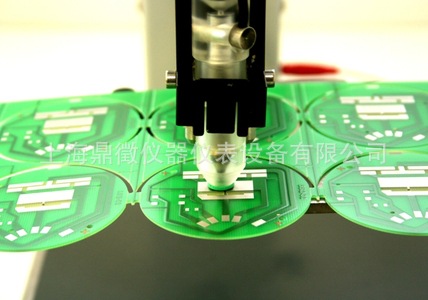

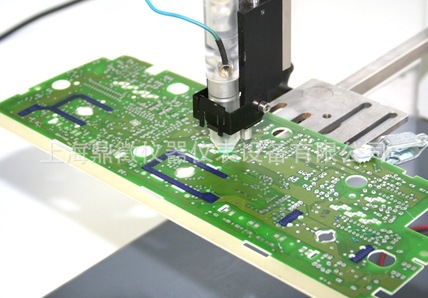

- 测量几乎所有金属镀层厚度,无论基材是金属或非金属,镀层也可以是多镀层。典型的可测量厚度范围 0.05 – 40 µm。 也适用于线材上镀层的测量
#COULOSCOPE® CMS STEP
测量法对多层涂镀层系统的电位差测试,以及用于金属或非金属基材上所有的金属涂镀层的库仑电量涂镀层厚度测量(单层或多层系统) 电位差测试仪特点 - 该多层镍测厚仪器根据库仑电量分析法进行测量,符合 DIN EN ISO 2177、50022 和 ASTM B764标准
- 通过电位差测试仪器可以简便的对镍镀层之间的电化学的电位差进行测量。 可以用于测量铜基层、镍多层涂层和铬涂层的厚度。
电位差测试仪典型应用领域 - 涂层部件的进货检验,例如汽车工业中的镀铬镶边(带有双层镍)
电位差介绍 电位差,也称作电势差或电压,是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。电位差的单位制为伏特(V,简称伏),常用的单位还有毫伏(mV)、微伏(μV)、千伏(kV)等。此概念与水位高低所造成的“水压”相似。需要指出的是,“电压”一词一般只用于电路当中,“电势差”和“电位差”则普遍应用于一切电现象当中。 电位差测试方法 1、低压电压的测量 在低压线路中,欲测某两点间的电压,只要把电压表的两端直接接到被测的两点即可。这种方法叫并联法。即电压表是并联在线路中。如下图所示。 测量时应注意的事项: 首先要估计被测电压值的范围,选好档位,以免损坏仪表。一般以被测量处于zui大量程的2/3左右处较为准确。测量直流电压应注意极性。 测量电压是带电进行的,因此要注意安全。 2、高压的测量 由于高压对人的威胁很大,必须使用一种专门的设备来进行测量。这种设备叫电压互感器,或称仪用互感器,俗称PT。它的构造、工作原理与变压器一样,但它的特点是:无论一次是多高电压,如3kV、6kV、10kV、35kV,而二次电压都是100V,这样就给测量高电压提供了方便。其测量时接线如图所示。 经过电压互感器测电压(即把高电压变成低电压),实际电压值应为读数与电压比的乘积。例如,某电压表经10000/100电压互感器测得某电路(或负载)的电压读数为50V。那么,其实际电压为50*100=5000V。 COULOSCOPE® CMS库伦测厚仪COULOSCOPE® CMS库伦测厚仪 COULOSCOPE® CMS库伦测厚仪 COULOSCOPE® CMS库伦测厚仪 COULOSCOPE® CMS库伦测厚仪 COULOSCOPE® CMS库伦测厚仪 |
