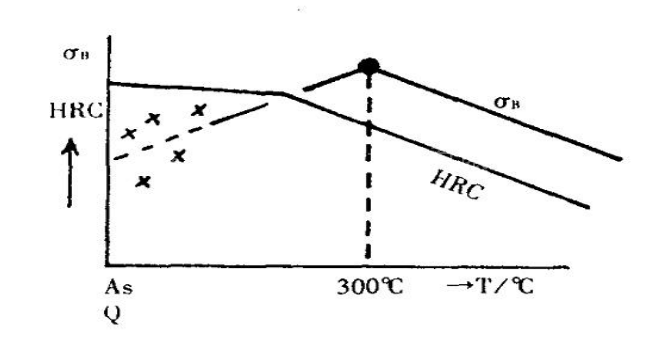

上海鼎徵仪器仪表设备有限公司提供硬度与抗拉强度的关系对照表 当钢的硬度在500HB以下时,其抗拉强度与硬度成正比,kg/m㎡(óB)=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立,从热处理方面说,回火温度低时,kg/m㎡与HRC时的相关关系便可能被破坏,钢的回火温度,硬度和抗拉强度的关系如图所示。
----由此图可见硬度随回火温度的升高而下降,但在淬火状态以及300℃以下低温回火时,硬度与抗拉强度的关系难以成立。当回火温度在300℃左右时,kg/m㎡与HRC具有相关关系,即硬度高,抗拉强度就高;硬度低,抗拉强度就低。在低温回火状态欲求出kg/m㎡值是很困难的,因为此时抗拉强度值分布很离散。 ----由于低温回火件的kg/m㎡不稳定而不能确定,故在日本工业标准(JIS)中也是通试验来测定400℃以上温度回火件的拉伸特性(也有300℃回火工件)。换言之是只对调质件(淬火+400℃回火)进行拉伸试验。在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。高频淬火和渗碳淬火即为此适用例。受拉应力的零件不采用低温回火。不过在低碳钢中,但淬火M能发生自回火(故Ms点高)时,亦有在淬火状态下使用者。低碳钢的板条马氏体组织结构自回火,正可在工业上应用,但此时必须考虑淬透性和质量效应(必要时应添加B、Cr、Mn等金属元素)。 硬度与抗拉强度对照表(仅供参考):
维 ----氏 | 布---- 氏 | 克 -罗 -普 | 洛- 氏- 标- 尺 | 肖----氏 | 拉-伸-强-度 | HV | HB | HK | HRA | HRB | HRC | HS | Kg/m㎡ | 528 | 496 | 558 | 76.3 | | 51 | 67.6 | 264 | 513 | 481 | 542 | 75.9 | | 50 | 66.2 | 255 | 498 | 469 | 526 | 75.2 | | 49 | 64.7 | 246 | 484 | 455 | 510 | 74.7 | | 48 | 63.4 | 238 | 471 | 443 | 495 | 74.1 | | 47 | 62.1 | 229 | 458 | 432 | 480 | 73.6 | | 46 | 60.8 | 221 | 446 | 421 | 466 | 73.1 | | 45 | 59.6 | 215 | 434 | 409 | 452 | 72.5 | | 44 | 58.4 | 208 | 423 | 400 | 438 | 72.0 | | 43 | 57.2 | 201 | 412 | 390 | 426 | 71.5 | | 42 | 56.1 | 194 | 402 | 381 | 414 | 70.9 | | 41 | 55.0 | 188 | 392 | 371 | 402 | 70.4 | | 40 | 53.9 | 182 | 382 | 362 | 391 | 69.9 | | 39 | 52.9 | 177 | 372 | 353 | 380 | 69.4 | | 38 | 51.8 | 171 | 363 | 344 | 370 | 68.9 | | 37 | 50.7 | 166 | 354 | 336 | 360 | 68.4 | | 36 | 49.7 | 161 | 345 | 327 | 351 | 67.9 | | 35 | 48.7 | 156 | 336 | 319 | 342 | 67.4 | | 34 | 47.7 | 152 | 327 | 311 | 334 | 66.8 | | 33 | 46.6 | 149 | 318 | 301 | 326 | 66.3 | | 32 | 45.6 | 146 | 310 | 294 | 318 | 65.8 | | 31 | 44.6 | 141 | 302 | 286 | 311 | 65.3 | | 30 | 43.6 | 138 | 294 | 279 | 304 | 64.6 | | 29 | 42.7 | 135 | 286 | 271 | 297 | 64.3 | | 28 | 41.7 | 131 | 279 | 264 | 290 | 63.8 | | 27 | 40.8 | 128 | 272 | 258 | 284 | 63.3 | | 26 | 39.9 | 125 | 266 | 253 | 278 | 62.8 | | 25 | 39.2 | 123 | 260 | 247 | 272 | 62.4 | | 24 | 38.4 | 119 | 254 | 243 | 266 | 62.0 | 100 | 23 | 37.7 | 117 | 248 | 237 | 261 | 61.5 | 99.0 | 22 | 36.9 | 115 | 243 | 231 | 256 | 61.0 | 98.5 | 21 | 36.3 | 112 | 238 | 226 | 251 | 60.5 | 97.8 | 20 | 35.6 | 110 | 230 | 219 | 243 | 60.2 | 96.7 | | 34.6 | 109 | 222 | 212 | 236 | 59.5 | 96.3 | | 33.5 | 104 | 213 | 203 | 229 | 58.9 | 96.0 | | 32.3 | 102 | 204 | 194 | 220 | 58.3 | 95.0 | | 31.1 | 100 | 196 | 187 | 212 | 57.6 | 94.0 | | 30.0 | 98 | 188 | 179 | 204 | 57.0 | 93.0 | | | 94 | 180 | 171 | 196 | 56.4 | 92 | | | 92 | 173 | 165 | 189 | 55.8 | 91 | | | 90 |
|
