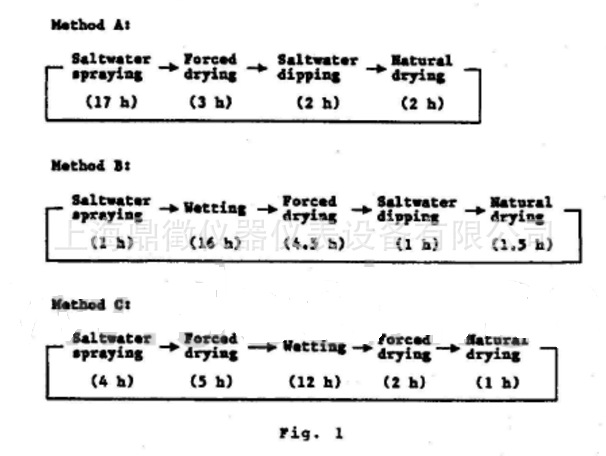

上海鼎徵仪器仪表设备有限公司代理销售TSH1555G循环腐蚀试验箱 1范围 本标准包括车身每个零件加速腐蚀的再生产试验方法，这种试验方法是为了模拟实际车辆所产生的腐蚀。 2试验方法 这是一个复杂的环境周期试验，在实验中，湿润/干燥周期每天重复一次。对于该试验，应使用如下所示的3种方法之一。 2.1复杂环境下的周期试验模式 单周期试验模式如图1所示
方法A 盐雾喷雾（17H）→ 强制干燥（3H）→ 盐水浸泡（2H）→ 自然干燥（2H） 方法B 盐雾喷雾（1H）→润湿（16）→强制干燥（4.5H）→盐水浸泡（1H）→自然干燥（1.5H） 方法C 盐雾喷雾（4H）→强制干燥（5H）→润湿（12H）→强制干燥（2H）→自然干燥（1H） 手动测试，对于方法A，应在长达三天的公司假期内持续进行盐水喷洒，并在四天或四天以上的公司假期内进行自然干燥。另一方面，方法B和C假期不论长短，都可以进行自然干燥。在假期里，对于方法A、B和C，连续的盐雾喷雾（不适用于方法B和C）和自然干燥的总时间应当报告。 2.2 试验周期计数 潮湿和干燥交替反复可加速腐蚀深度。因此，公司假日期间进行的连续盐水喷雾或自然干燥，不应包括在试验周期内 3试验条件 3.1 盐水喷雾 盐水喷雾应按照TSH1552G表1中所示的条件进行。在试验期间，盐水预热器，加湿器和喷雾器内的温度应持续保持在50±1℃。 3.2盐水浸泡 试样放置在一个塑料容器后，按TSH1552G第2.3节，将准备的盐水装满容器，直到试样*浸入。将容器盖上盖子，储存在恒温加热炉内，炉温控制在50±1℃。当试样浸入的时候，盐水温度应达到50±1℃。 3.3强制干燥 将试样放在配备有通风扇的烘干机内，这样试样容易干燥。在风扇作用下，提高烘干机温度，从室温（15-20℃）提高至70℃，并在的时间内保持温度在70±1℃，湿度在30%或更低一些。
3.4自然干燥 将试样保留在房间里，这样试样容易干燥。在试验期间虽然没有特殊的通风要求。建议是保持室温在20-30℃ 3.5润湿条件 在的时间内，将试样暴露在温度50±1℃湿度85-90%条件下。 4试验时间和试样数量 应按照要求确定试验时间（周期数），考虑零件的腐蚀环境。如果同时要对工件寿命的持续时间进行评估，那么为此目的要专门准备另外的试样。 DIN EN ISO 9227 ASTM B117 ASTM B 368 DIN EN ISO 6270-2 DIN EN ISO 6988 VOLVO VCS 1027 33759 VOLVO VCS 1027 33719 大众PV1208 大众PV1210 VDA 621-415 TOYOTA TSH1555G HONDA ASTM G85 SAE J2334 GMW 14872 GMW 3172 ISO 11997 Renault D17 2028 VOLVO VCS 1027 149/ 1449 VOLVO STD 423-0014 VOLVO STD 1027,1375 FORD CETP 00.00-L-467 ISO 16701 等 |
