BMW AA-0224盐雾循环腐蚀试验标准


点击次数:2436 更新时间:2018-11-25

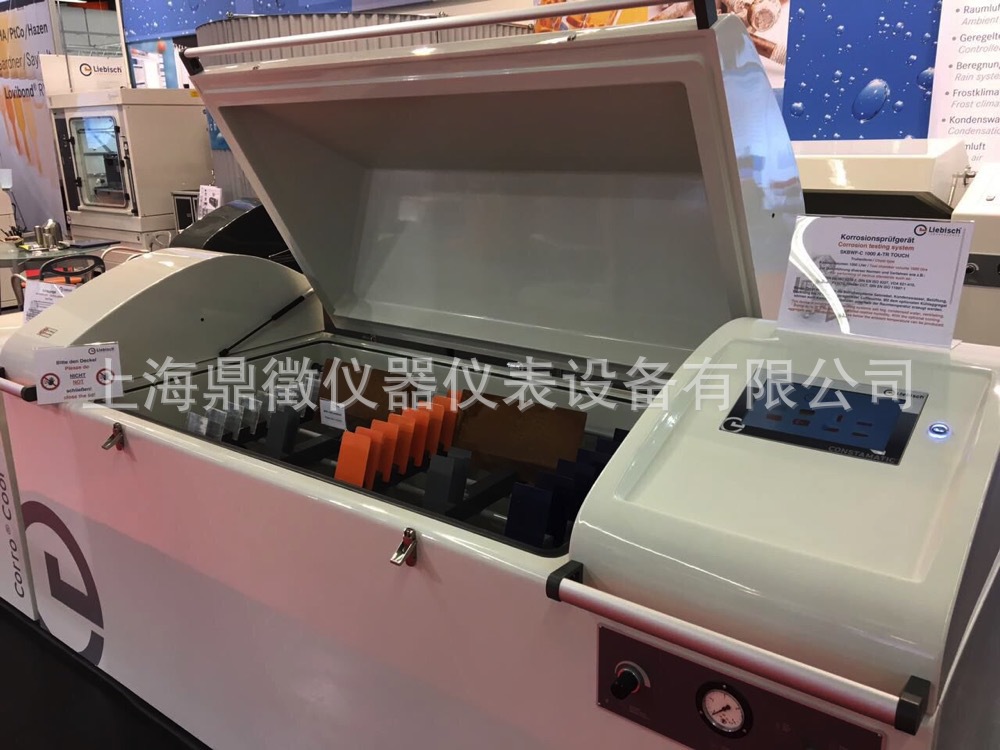

ECS2017_3

3


AA-0224 循环腐蚀试验



1、 目的

该试验的目的是判断表面涂层的抗腐蚀力和粘附力



2、 应用范围

该文件适用于宝马技术试验室和其供应商。



3、 过程和责任

3.1 术语

(略)



3.2 实际需要的设备

腐蚀试验箱(标准DIN EN ISO 11997-1中所描述的)



化学:根据DAB的真空盐;每次采购都需要检查其纯度或者至少一年检查一次病记录文档。制造商的实验报告或者产品信息表也可以适用。



脱盐水:参考值≤20μS/cm。

电测pH测量仪器。

浓度测量仪器(测量真空盐溶液浓度)(小准确性(±0.001)g/cm3



3.3 试验方案

根据标准,应该准备充足的NaCl溶液进行试验。

pH值和浓度或者相关的密度被用做要求的数值,并以书写形式进行存档。

- pH值:     (20±2)摄氏度下6.0-7.0

- 浓度:      (5.0±0.5)%

- 相关密度:   20摄氏度下(1.030-1.038)g/cm3

Monday: Start of the cycle 24 hours salt spray according to AA-0324.
Tuesday to Friday: 08.00 to 16.00 hrs condense water constant climate at 40°C according to AA-0213.
From 16.00 until 08.00 hrs regeneration at room temperature (opened chamber or ventilated chamber)
Saturday to Sunday: Regeneration at room temperature (opened chamber or ventilated chamber)



3.4 实际试验课表



周一:        循环开始

              根据标准AA-0324,24小时盐雾

周二至周五:  根据标准AA-0213,8点-16点冷凝水100%在恒定温度40℃

                从16点-8点,室温下再生

              (打开试验箱或者事使验箱通风)

周六至周日:  室温下再生

              (打开试验箱或者事使验箱通风)



               循环结束





Step

Time

Time

     H

Temp

Condition



1

全天

24

35±2

Salt fog

星期1

2

8-16点

8

40±2

100%RH

星期2-5

3

16-8点

16

23±2

(50±20)%RH



4

全天

48

23±2

(50±20)%RH

星期6-7





3.4.1 准备样品

除非另有规定,样品要根据配送的状态进行检测。根据裂口处腐蚀定义,相关的涂层样品裂缝直到基材。根据Clemen,应用缝隙倾角

以防样品粘结在一起,样品要根据粘合剂规范来准备。



3.4.2 样品储存

迄今为止,螺钉被拧进塑料基板(PMMA=有机玻璃或者PA),螺钉头或者磁盘和塑料基板之间的距离至少要5mm。

要在与水平相反的60-75度角储存。

螺母和磁盘或者带孔的小零件被排列在塑料棒上(无接触)并且以自由悬挂方式进行储存。

大零件的试验面和裂缝样品要被放置在与水平方向相反的60-75度角。

要避免形成水池。

综述: 所有的测试零件都要进行储存,但是要避免互相影响(腐蚀零件,防护,接触)

       装满的程度不可以超过试验箱体积的50%。



3.5 堆积溶液检查

堆积溶液的量要进行控制并且每两周要进行记录。



- 每24小时的堆积量(收集容器参考标准DIN EN ISO 9227; 目标(24-48)ml。

文档请参考控制计划13页。



3.6 盐雾检查

通过目视和功能性检查,在周一要保证其功能。

的温度要每两周进行记录,目标是(35±2)摄氏度。

其功能要每天通过目视和检查进行确认。



3.6.2 功能检查

每半年要对电解镀锌钢钢板进行检查(如:ZE75/75)。

参数:    板的尺寸 100mm x 200mm x 1mm

          锌层厚度(6.5-7.5)µm(从10个测量点取平均值)

          没个检查至少用4张金属板

在进行试验之前,金属板要用松节油代替品、丙酮或者相似的物质进行去污。

要在与水平相反的60-75度角储存。

在完成一个完整的循环后,要用流水(无压力)冲洗金属板并且在室温下干燥。

然后进行试验的一侧来进行评估红锈。

要保证实验仪器的功能,如果在进行试验的一侧红锈在10-30%之间(目测)。

(极限样品参考第7页图片)

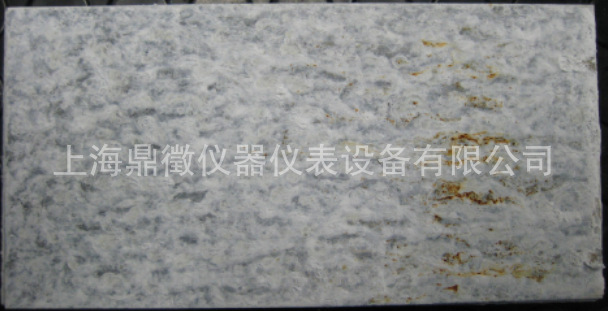

 undefined
 < 10%

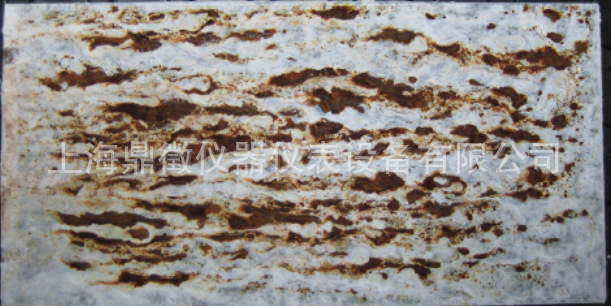

undefined
10%

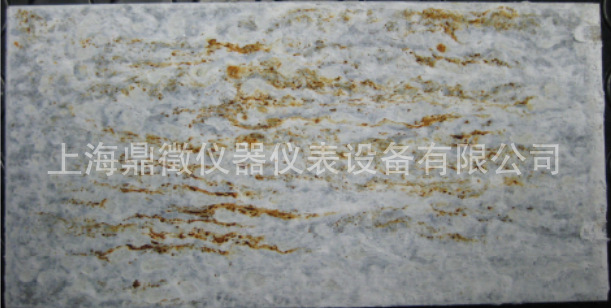

undefined
>30%



4、 试验结果评估,文档

4.1 裂缝处锈蚀评估

松动的清漆涂层需要小心的用胶带或者专业的刀片提起并且移除。

腐蚀测量和计算方法如下:



 Corrosion creep(Uw)= (d-0.5mm)/2



结果要取5次测量的平均值。

腐蚀也可以通过数字图像的分析进行确认。

持外其他的表面变化也要进行评估(起泡,铸件锈蚀程度,锈蚀,边缘腐蚀、焊缝腐蚀)





5、 维护和校准

6、 返修

5和6都在宝马SPU中有规定

7、 环境和工业安全

要遵照宝马健康&安全,环境保护和人体工学的相关法规进行。

8、 应用文件

     AA-0011, AA-0183; AA-0184; AA-0185; AA-0213; AA-0246; AA-0324; AA-0428;

GS 90011; GS 97028; DIN EN ISO 9227



9、 修订

10、 分布

MPM DMS, 根据标准UAA4.4.4/01





DIN EN ISO 6270-2

DIN EN ISO 6988

VOLVO VCS 1027 33759

VOLVO VCS 1027 33719

PV1208

PV1210

VDA 621-415

TOYOTA TSH1555G

ASTM G85

SAE J2334

GMW 14872

GMW3172

ISO11997

VOLVO VCS 1027 149/ 1449

VOLVO STD 423-0014

VOLVO STD 1027,1375

FORD CETP 00.00-L-467

ISO 16701 等
