进口石子冲击仪/耐碎石冲击仪在汽车行业中应用


点击次数:1692 发布时间:2017-01-15

   国产汽车产业发展迅猛,对汽车检测要求越来越高,逐步与品牌接轨,宝马、奔驰、奥迪、大众、通用、福特、标致等一线厂家对汽车耐石子冲击仪有很高要求。

德国仪力信#508MC石子冲击仪是由VDA(汽车工业协会)共同开发的,但现在也符合国家和标准。它主要用于测试单层和多层油漆涂层活相似涂料对粒子模拟在路上和轨道上形式车辆及其它交通工具的高撞击的抗击性能。

?Erichsen仪力信508MC主要分VDA和SAE J400两个类型冲击,前者用于欧标主要用4-5mm小钢珠冲击测试,后者符合美标用12-15mm鹅卵石冲击测试,今天着重讲下VDA测试:

?   VDA标准 德国大众 ISO 20567
?                   法国标致PSA D24 1312

                   戴姆勒奔驰 DBL 5425 、DBL5416
?                   德国宝马BMW VDA
?                   沃尔沃 VOLVO

undefined
?

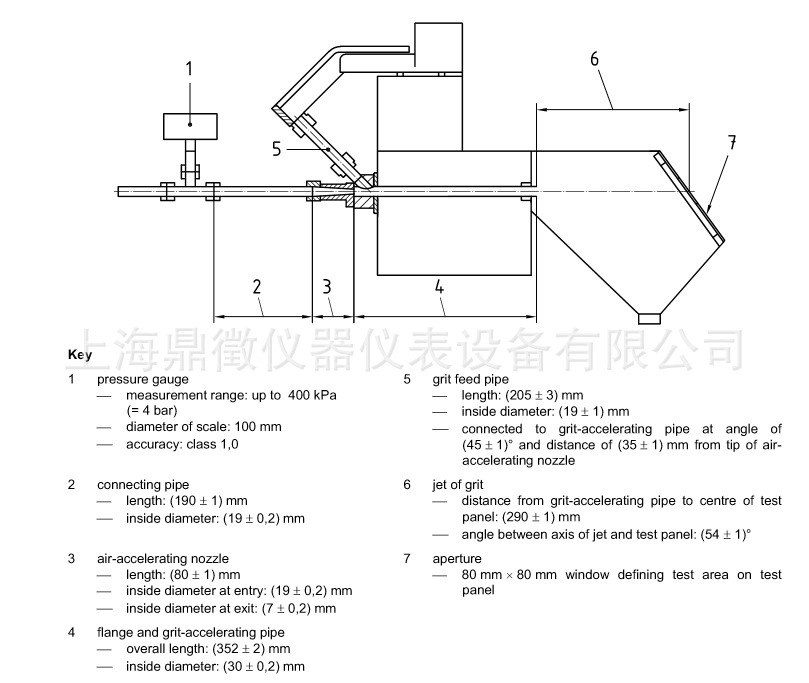

?    DIN55996 /ISO20567关于石子冲击仪图纸介绍1
undefined

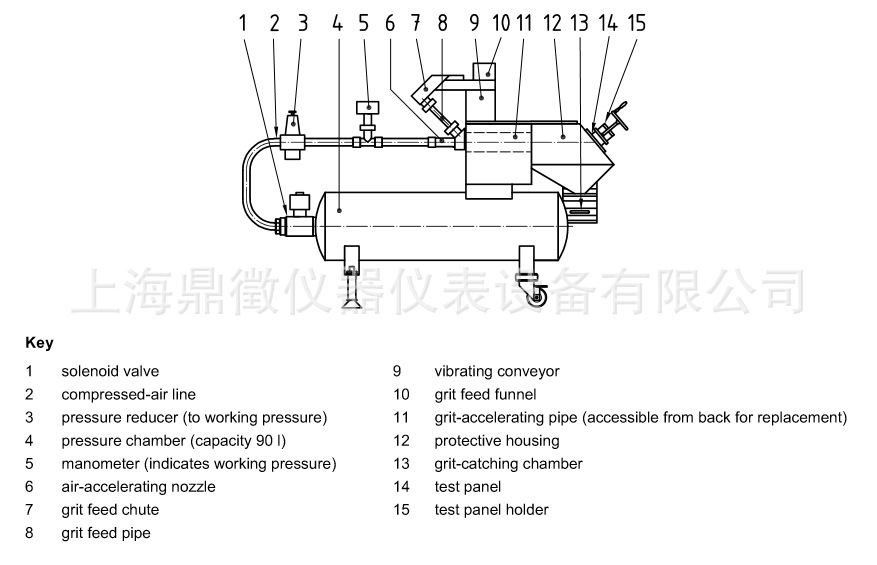

               DIN55996 /ISO20567关于石子冲击仪图纸介绍2

undefined

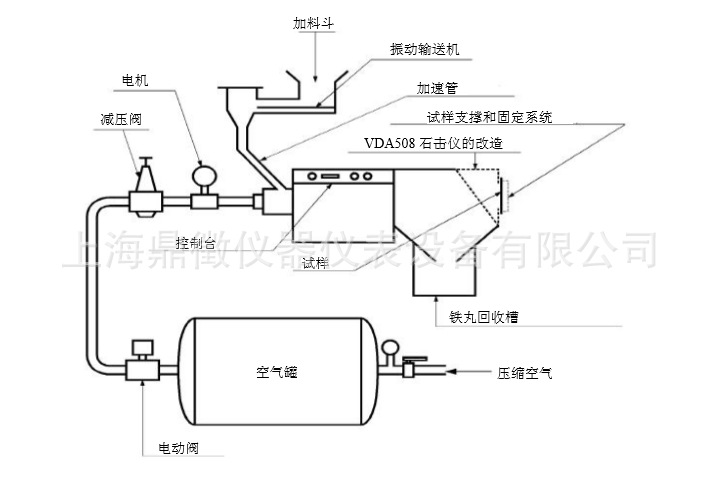

?     PSA D24 1312标致汽车90°冲击试验示意图3

?实验过程:

DIN55996 /ISO20567 为例:
冲击介质:500g锋利钢粒4-5mm,GH Diamant 06302
?冲击时间:10S
?冲击压力:1Bar

冲击角度:54°

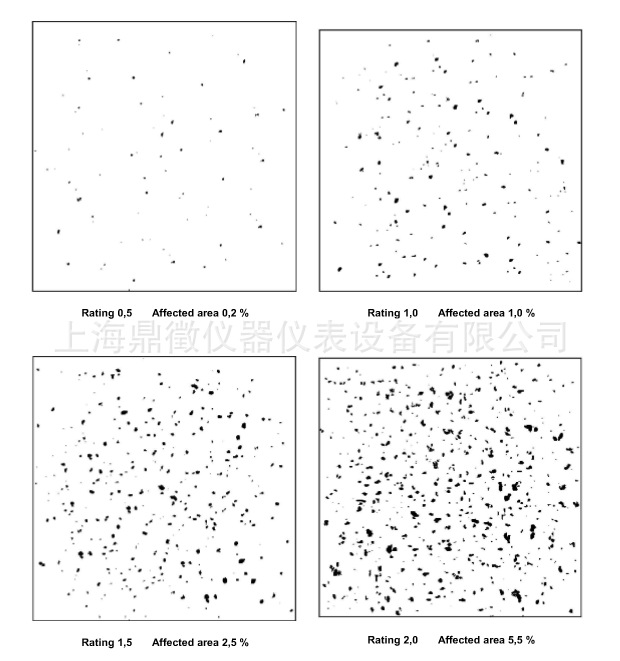

?评定方法: 参考示意图4

undefined
undefined

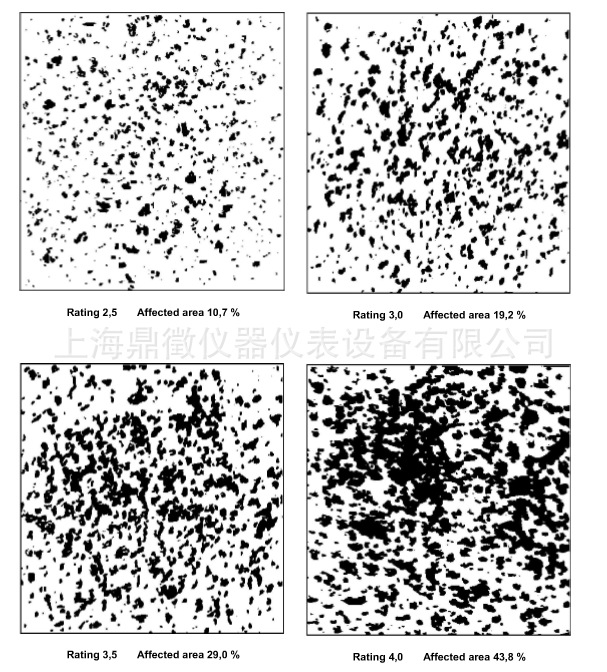

?                             评定标准示意图 4


undefined
                      Erichsen508VDA照片 图5
undefined
                          Erichsen508VDA照片 图6




Erichsen508耐石子冲击仪参数介绍:

型号508VDA 欧标508SAE美标
尺寸1750x500x1220mm1600x500x1250mm
净重约100Kg约100Kg
压缩空气接口6-10bar,13mm的连接管8-10bar,19mm的连接管
输入气压限定约5bar/原厂设定超过7.8bar/原厂设定
工作压力0-3bar/等级10-6bar由精度0.5%传感器控制
喂粒时间5-30秒可调节4-30秒可调节
显示8位背光液晶显示,高度11.5mm8位背光液晶显示,高度11.5mm
电源230V/50Hz,也可选其他电源230V/50Hz,也可选其他电源
冲击介质4-5mm锋利钢粒,GH Diamant 06302鹅卵石,符合ASTMD3170



?

汽车工程师协会(SAE)

美国测试与材料协会(ASTM)

德国汽车工业协会(VDA)

通用汽车(GENERAL MOTORS)

克来斯勒(CHRYSLER)

大众(VOLKSWAGEN)

福特汽车(FORD MOTOR)

丰田(TOYOTA)

马自达(MAZDA)

尼桑(NISSAN)

戴姆勒-奔驰(Daimler-Benz

法国标致(PSA)

宝马(BMW )

沃尔沃(VOLVO)
